ZAYER ARES

Fräsmaschinen

Fräsmaschinen

Download PDFÜbersicht Fräsmaschinen

Portalfräsmaschinen

ZAYER ARES

Universal-Portalfräsmaschine
Längsweg von 3.000 bis 6.000 mm
Querweg 2.850 (3.350 - 3.850 opt) mm
Vertikalweg 1.200 (1.500 opt) mm

Fräsmaschine  mit festem Portal, verfahrbarem Querträger und Tisch.

Technische Daten ARES Portalfräsmaschine

CNC Heidenhain TNC 640 | Siemens 840D SL
Tischlänge 3.000 – 4.000 – 5.000 – 6.000 mm
Tischbreite 1.600 (2.000 – 2.500 opt.) mm
Längsverfahrweg 3.000 – 4.000 – 5.000 – 6.000 mm
Querverfahrweg 2.850 (3.350 – 3.850 opt.) mm
Vertikalverfahrweg 1.200 (1.500 opt.) mm
Verfahrbarer Querträger 900 mm
Leistung 30 (43 opt.) kW oder 33 kW (mit Motorspindel)
Drehzahl 6.000 min-1 oder 18.000 min-1 (mit Motorspindel)
Werkzeugmagazin 30 (20 / 40 / 60 opt.) Werkzeugplätze

Verfügbare Fräskopfvarianten

Automatischer 45°-Universalfräskopf

360.000 Positionen

Positionierung alle 0,001°

Automatischer 30°-Universalfräskopf

360.000 Positionen,

Positionierung alle 0,001°

oder

mit kontinuierlicher Drehung für Simultanbearbeitung

Automatischer 30°-Universalfräskopf mit Motorspindel

360.000 Positionen,

Positionierung alle 0,001°

oder

mit kontinuierlicher Drehung für Simultanbearbeitung

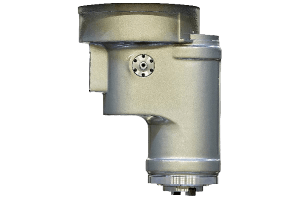

Direktausgang / Vertikalspindel

Galerie

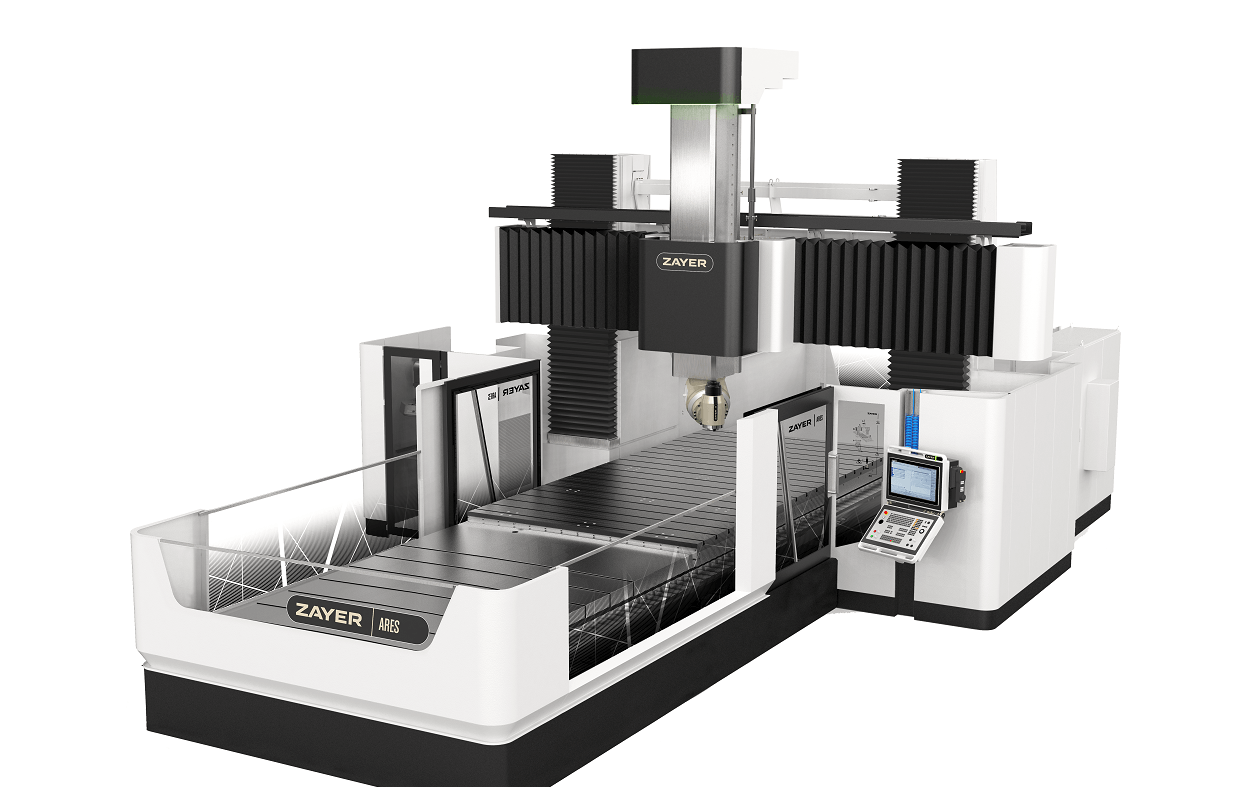

ARES-low
ARES_TRASERA-low
2021-08-03_ARES_sincarenado
2021-08-02_ARES_PORTADA-low

Videos

Ihre Anfrage zur ZAYER ARES

  • Weitere Hinweise zu Ihrer Anfrage

  • Dieses Feld dient zur Validierung und sollte nicht verändert werden.

Das extrem kompakte und universell einsetzbare Portal-Bearbeitungszentrum ARES von unserem Lieferanten Zayer erweitert die Möglichkeiten Ihrer Fertigung deutlich. Mit den einzigartigen und patentierten Fräsköpfen in Kombination mit höchster Dynamik und Stabilität realisieren Sie Fräsoperationen auf der ARES, die bisher nicht oder nur schwer durchführbar waren. Die ARES Portalfräsmaschine ist topologisch optimiert und lässt sich ohne aufwändige und damit teure Fundamentarbeiten direkt mittels Stahlplatte auf dem Hallenboden installieren. Ob hohes Drehmoment oder hohe Drehzahl – mit der ARES Portalfräsmaschine setzen Sie auf kompromisslose Höchstleistung in der Zerspanung. Die Aufstellung und Inbetriebnahme der ARES übernimmt wie bei all unseren Werkzeugmaschinen die Iberimex Service GmbH mit einem eigenen, deutschlandweiten Netz aus Monteuren und Technikern.
