GEMINIS GT7i

Drehmaschinen

Drehmaschinen

Übersicht Drehmaschinen

Maschinenbett in Monoblockbauweise
Induktionsgehärtete und geschliffene Führungsbahnen
Hauptführungen als Flachführung ausgelegt
Zusätzliche Prismenführungen für Reitstock und Lünetten

Spindelkasten aus Grauguss, in einem Stück gegossen
Vier automatisch schaltende Getriebestufen
Drehzahlbereich (Standard): 0 - 800 min-1
Drehmoment (Standard): 13.500 / 18.000 Nm
Antriebsleistung Hauptmotor (Standard): 51 / 68 kW

Durchmesser Spindelbohrung (Standard): 162 mm
Optional bis 525 mm vergrößerbar

Längs- und Querschlitten aus Grauguss, wärmestabilisiert
Querführung als stabile Flachführung ausgelegt
Automatische Schmierung der Führungsbahnen
Standard-Revolver 4-fach, Fabrikat Sauter

Reitstock aus Grauguss, wärmestabilisiert, innen stark verrippt
Verstellung entlang des Maschinenbettes mittels mechanischer Kupplung
Automatisches Längen-Kompensationssystem
Max. Werkstückgewicht zwischen Spitzen: 12.000 kg

Horizontaldrehmaschinen

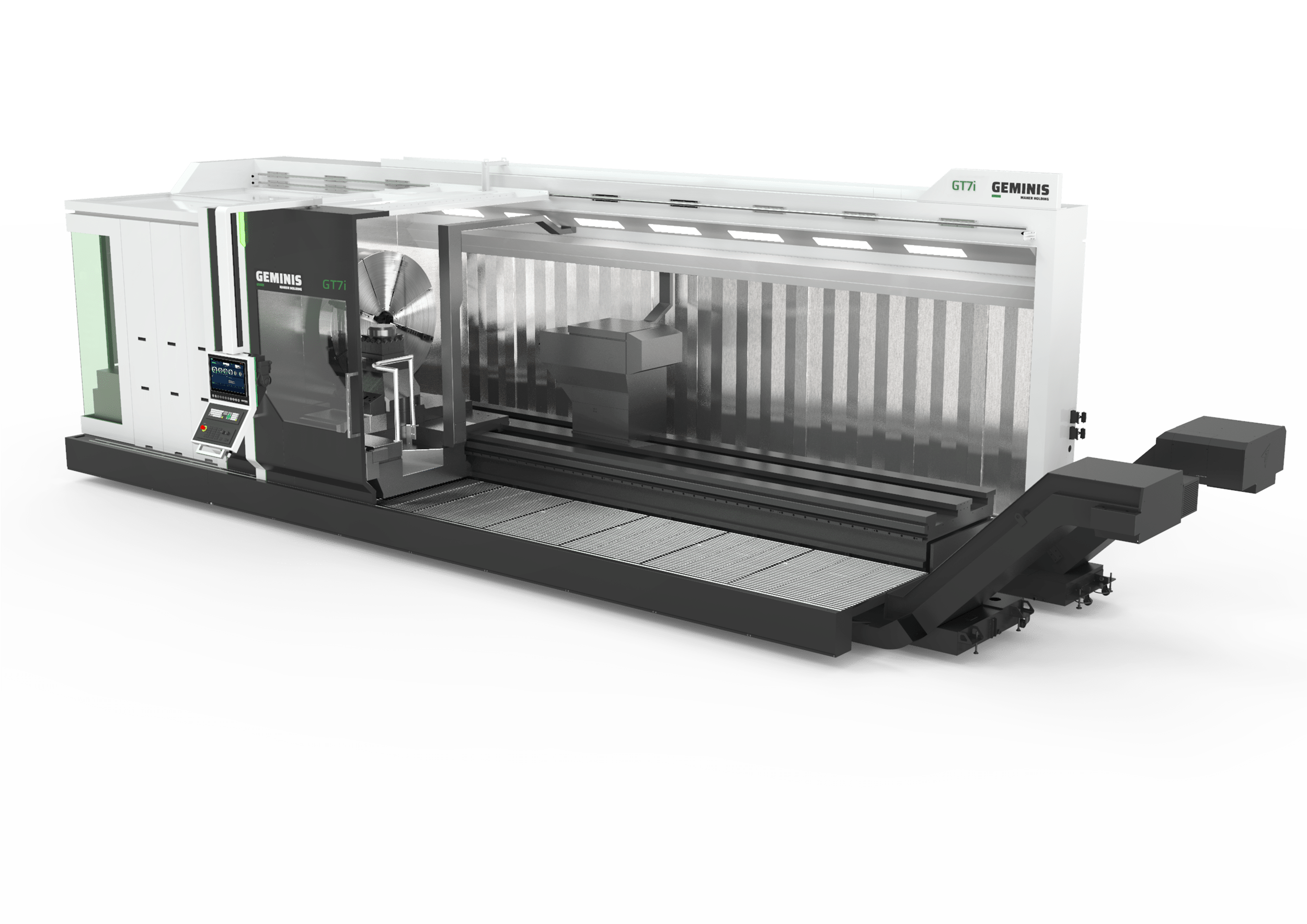

GEMINIS GT7i

Mittelschwere Baureihe
Drehdurchmesser von 1.200 - 1.700 mm
Spitzenweite von 1.000 - 18.000 mm

Die  Baureihe GT7i von Geminis überzeugt durch enorme Stabilität dank einem robusten Grundaufbau in Monoblock-Bauweise. Wie bei der „kleinen Schwester“ GT5i ist auch die GT7i ergonomisch optimiert und bietet eine ausgezeichnete Zugänglichkeit zum Arbeitsraum und Werkstück.

Bereits im Standard ist die Geminis Drehmaschine GT7i umfangreich ausgerüstet. So gehört ein Vierstufen-Getriebe genauso zum Lieferumfang wie eine motorische Verstellung des Reitstocks und der Reitstockpinole. Die großzügig dimensionierte Spindelbohrung mit 162 mm Durchmesser lässt sich auf Wunsch optional auf bis zu 525 mm vergrößern.

Dank vielfältigem Options-Zubehör lässt sich jede Geminis GT7i ganz individuell auf Ihre Anforderungen in der Produktion hin konfigurieren.

Die Geminis Drehmaschine GT7i ist wahlweise mit zwei Führungsbahnen (G2) oder vier Führungsbahnen (G4) erhältlich.

Das 4-Führungsbahnen Konzept erlaubt, ähnlich wie bei einer Schrägbett-Drehmaschine, das Vorbeifahren des Schlittens an offenen C-Lünetten. Dies ist insbesondere bei der Bearbeitung längerer Werkstücke ein deutlicher Vorteil.

Gerne informieren wir Sie in einem persönlichen Gespräch über die Möglichkeiten der Geminis GT7i. Schreiben Sie uns doch einfach eine kurze Nachricht über das hier am Ende der Seite aufgeführte Kontaktformular. Wir melden uns umgehend bei Ihnen zurück.



Technische Daten

CNC Siemens Sinumerik ONE | Fagor 8065
Spitzenhöhe 860 / 960 / 1.060 mm
Spitzenweite 1.000 – 18.000 mm
Umlaufdurchmesser über Bett 1.600 / 1.800 / 2.000 mm
Drehdurchmesser über Schlitten (G2) 1.200 / 1.400 / 1.600 mm
Drehdurchmesser über Schlitten (G4) 1.300 / 1.500 / 1.700 mm
Antriebsleistung 51 / 78 kW
Drehmoment 15.150 / 21.000 Nm
Drehzahlbereich 0 – 800 min-1
Werkstückgewicht zwischen Spitzen 12.000 – 25.000 kg

Konfiguration nach Maß

Jede GT7i lässt sich ganz individuell auf Ihre Anforderungen anpassen. Ob Standard-4-fach-Sauter-Revolver....

...Scheibenrevolver mit 8 oder 12 Werkzeugaufnahmen ...

... oder Revolver für angetriebene Werkzeuge mit oder ohne zusätzliche Y-Achse: Sie entscheiden, wir Ihre neue GT7i ausgeführt werden soll.

Für Fräsarbeiten stehen unterschiedliche Fräsaggregate und Frästürme zur Verfügung.

Bohrstangeneinrichtungen erlauben die Innenbearbeitung langer Rohre ...

... während Schleifaggregate das Drehen Ihrer Werkstücke zu einer wirklich "runden Sache" machen.

Abgerundet wird die Einsatzvielfalt der GT7i durch unterschiedliche verfügbare Lünetten. Ob geschlossen ...

... als C-Lünette oder ...

als Brückenlünette: Wir beraten Sie gerne hinsichtlich der optimalen Konfiguration Ihrer neuen GT7!

Mögliche Hauptspindelbohrungen

Ø Hauptspindelbohrung mm 162 (Standard) 230 322 360 412 525
Hauptspindelnase DIN 55026 15″ 15″ 20″ 20″ 28″ 28″
Ø vorderes Lager mm 220 280 294 432 480 650
Drehzahlbereich min-1 900 700 500 500 400 400

Galerie

GT7i_FSM_008
GT7i_FSM_012
GT7i_FSM_003
GT7i_FSM_005
GT7i_FSM_006
