ZAYER TEBAS

Fräsmaschinen

Fräsmaschinen

Download PDFÜbersicht Fräsmaschinen

Steuerung wahlweise Heidenhain TNC 640 oder SIEMENS 840D SL
Horus Basispaket standardmäßig enthalten

Maschinentisch aus Perlitguss
Ergonomische Höhe für bequemes Auf- und Abspannen der Werkstücke
Max. Tischbelastung 20.000 kg

Frässchieber aus Perlitguss
Vertikalbewegung durch zwei Kugelrollspindeln
Führungen aus gehärteten Stahlleisten

45°-Universalfräskopf, 360.000 Positionen (Standard)
ausgelegt für automatischen Fräskopfwechsel
Drehzahlbereich 2 - 6.000 min-1
Antriebsleistung Standard 43 kW
Drehmoment Standard 920 Nm

Werkzeugwechsler als Kettenmagazin, 30 Plätze (Standard)
Max. Werkzeuglänge 250 mm
Max. Werkzeugdurchmesser 125 mm
Werkzeugmagazin ausgerüstet mit elektrischem Sicherheitsverschluss

Verkleidung (Standard) im vorderen Bereich mit festen Wänden
Falttüren mit manueller Öffnung
Wände mit festem Verschluss im hinteren Bereich der Maschine

Portalfräsmaschinen

ZAYER TEBAS

Portalfräsmaschine mit verfahrbarem Tisch
Längsweg von 4.100 bis 6.100 mm
Querweg von 3.750 bis 4.750 mm
Vertikalweg von 1.250 bis 1.750 mm

Höchste Dynamik bei gleichzeitig enormer Stabilität…

… sind die Kennzeichen der Portalfräsmaschine TEBAS.

Der vollständig thermosymmetrische Maschinenaufbau – natürlich aus schwingungsdämpfendem Guss – gewährleistet maximale Dauergenauikeit und eine überzeugende Präzision im täglichen Einsatz. Als Längs- und Querantrieb setzt ZAYER bei der Portalfräsmaschine TEBAS auf Zahnstangen mit jeweils zwei Servomotoren im Master-Slave-Prinzip, was das Umkehrspiel zuverlässig eliminiert und gleichzeitig Beschleunigungen bis 3m/s2, Eilgänge bis zu 50.000 mm/min und Arbeitsvorschübe bis zu 30.000 mm/min ermöglicht.

Für die wirtschaftliche Bearbeitung von Großteilen verfügt die Portalfräsmaschine TEBAS über einen kraftvollen Direktantrieb mit 43 kW, 920 Nm Drehmoment und einer Spindeldrehzahl bis zu 6.000 min-1.



Technische Daten

CNC Heidenhain TNC 640 | Siemens 840D SL
Tischlänge 4.100 – 5.100 – 6.100 mm
Tischbreite 2.200 (2.500 / 3.000 opt.) mm
Längsverfahrweg 4.000 – 5.000 – 6.000 mm
Querverfahrweg 3.750 (4.250 / 4.750 opt.) mm
Vertikalverfahrweg 1.250 (1.500 / 1.750 opt.) mm
Leistung 43 (60 opt.) kW
Drehzahl 4.500 – 6.000 min-1
Werkzeugmagazin 30 (40 / 60 / 80 opt.) Werkzeugplätze

Highlights

Standard: Automatische Kopfwechselschnittstelle
45°-Universalfräskopf 360.000 Positionen

ZAYER 45°-Universalfräskopf

Mit der neuen Service-Plattform HORUS kann die TEBAS komplett in die digitale Fertigung eingebunden werden.

IBERIMEX-ZAYER Serviceplattform 4.0 HORUS

Optional: 30°-Universalfräskopf Positionierend oder mit kontinuerlicher Drehung

ZAYER 30°-Universalfräskopf

Verfügbare Fräskopfvarianten

Automatischer 45°-Universalfräskopf

360.000 Positionen, Positionierung alle 0,001°

Automatischer 30°-Universalfräskopf

360.000 Positionen, Positionierung alle 0,001°

oder

mit kontinuierlicher Drehung für Simultanbearbeitung

Automatischer 30°-Universalfräskopf mit Motorspindel

360.000 Positionen, Positionierung alle 0,001°

oder

mit kontinuierlicher Drehung für Simultanbearbeitung

Direktausgang / Vertikalspindel Verlängerter Winkelkopf

in L-Form



Galerie

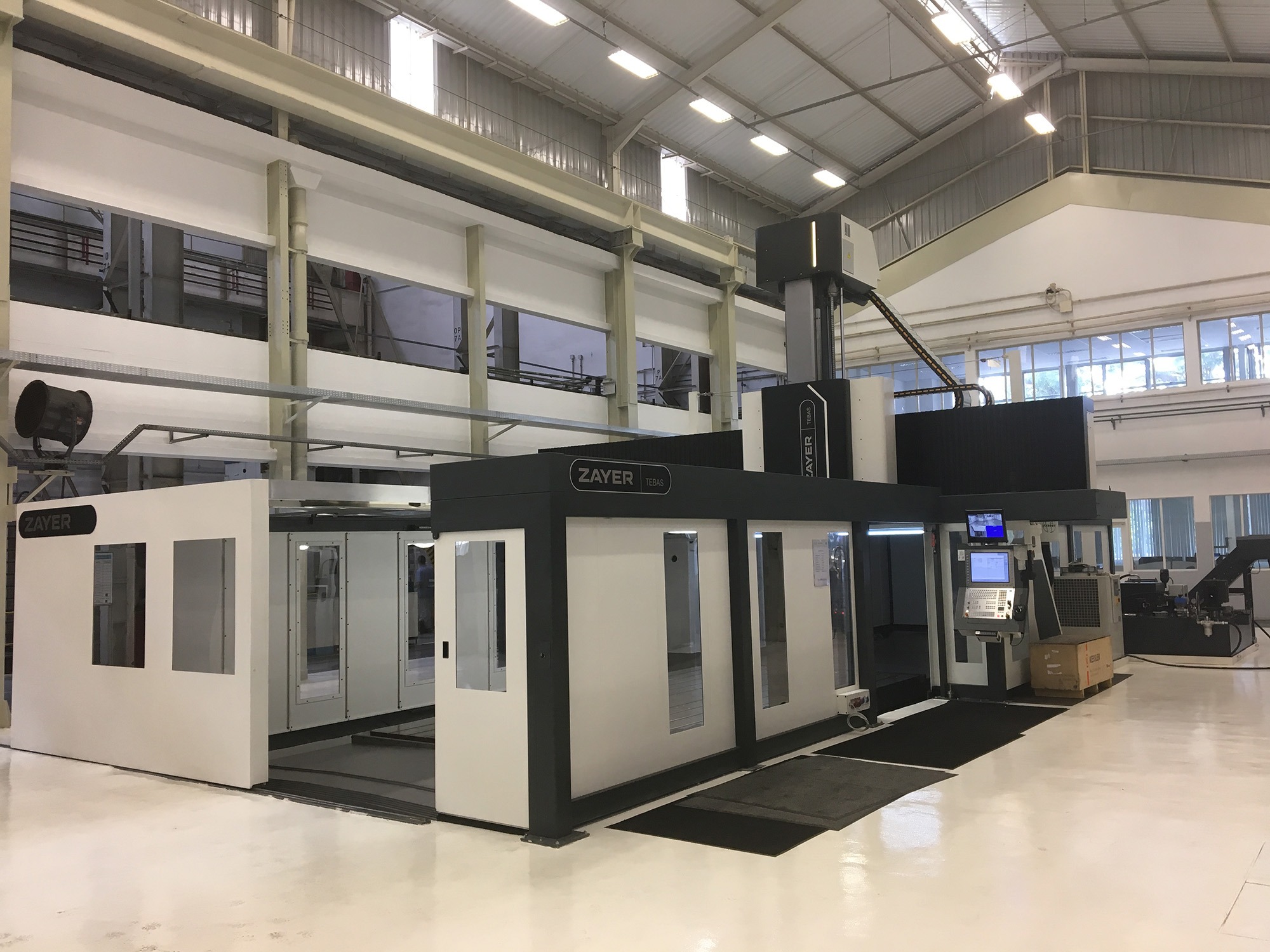

ZAYER TEBAS mit Vollverkleidung
ZAYER TEBAS im Einsatz
