ZAYER THERA

Fräsmaschinen

Fräsmaschinen

Download PDFÜbersicht Fräsmaschinen

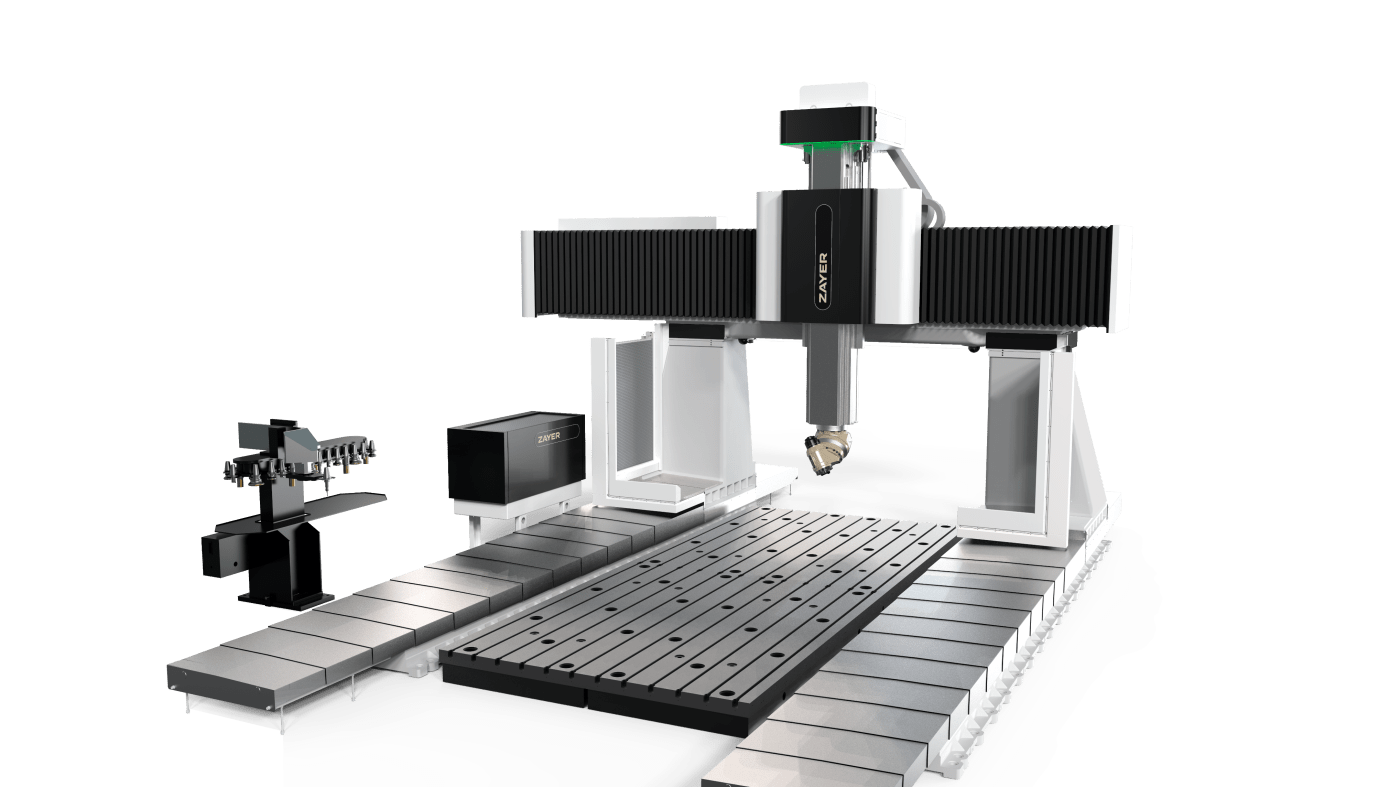

IBERIMEX-ZAYER Portalfräsmaschine THERA

Portalfräsmaschinen

ZAYER THERA

Portalfräsmaschine mit feststehendem Tisch
Längsweg von 3.000 bis 20.000 mm
Querweg von 3.750 bis 5.750 mm
Vertikalweg von 1.250 bis 1.750 mm

Komplette Gusskonstruktion

Alle strukturellen Maschinenteile – Bett, Ständer, Querträger, Schlitten und Ausleger – sind bei der Zayer Thera aus hochwertigem Guss gefertigt. Der Grundaufbau der Maschine mit der großzügigen Dimensionierung der Komponenten sorgt für eine ausgezeichnete Grundstabilität und höchste Steifigkeit.

Ihre Vorteile:

  • Thermisch bedingte Deformationen nahezu vollständig eliminiert – für gleichbleibend präzise Fräsergebnisse auch bei wechselnden Temperaturbedingungen
  • Optimale Dämpfungseigenschaften für beste Oberflächengüten
  • Längere Standzeiten der eingesetzten Werkzeuge

Serielle Kopfschnittstelle

Die Thera ist bereits im Standard mit der Möglichkeit des vollautomatischen Fräskopfwechsels ausgerüstet. Durch die Standardisierung der Kopfadaption am Ausleger lassen sich auch im Nachhinein weitere Fräsköpfe auf der Maschine verwenden.

Ihre Vorteile:

  • Eventuell zukünftig benötigte Fräsköpfe müssen nicht sofort bei der Beschaffung der Maschine berücksichtig werden
  • Für sich ändernde Anwendungsgebiete oder neue Aufgaben jederzeit bestens gerüstet



Technische Daten

CNC Heidenhain TNC 640 | Siemens 840D SL
Tischlänge 3.500  – 20.500 mm
Tischbreite 2.000 (3.000 / 4.000 opt.) mm
Längsverfahrweg 3.000  – 20.000 mm
Querverfahrweg 3.750 (4.250 – 5.750 opt.) mm
Vertikalverfahrweg 1.250 (1.500 / 1.750 opt.) mm
Leistung 43 kW
Drehzahl 4.500 – 6.000 min-1
Werkzeugmagazin 30 (40 / 60 / 80 opt.) Werkzeugplätze

Highlights

Standard: Automatische Kopfwechselschnittstelle
45°-Universalfräskopf, 360.000 Positionen

ZAYER 45°-Universalfräskopf

Komplette Einbindung der Maschine in die digitale Fertigung (Industrie 4.0) durch die neue Service Plattform HORUS

IBERIMEX-ZAYER Serviceplattform 4.0 HORUS

Optional: 30°-Fräskopf, positionierend oder mit kontinuierlicher Drehung

ZAYER 30°-Universalfräskopf

Verfügbare Fräskopfvarianten

Automatischer 45°-Universalfräskopf

360.000 Positionen, Positionierung alle 0,001°

Automatischer 30°-Universalfräskopf

360.000 Positionen, Positionierung alle 0,001°

oder

mit kontinuierlicher Drehung für Simultanbearbeitung

Automatischer 30°-Universalfräskopf mit Motorspindel

360.000 Positionen, Positionierung alle 0,001°

oder

mit kontinuierlicher Drehung für Simultanbearbeitung

Direktausgang / Vertikalspindel Verlängerter Winkelkopf

in L-Form

Galerie

IBERIMEX-ZAYER Portalfräsmaschine THERA
Blick auf den Arbeitsbereich einer THERA mit aufgespanntem Werkstück

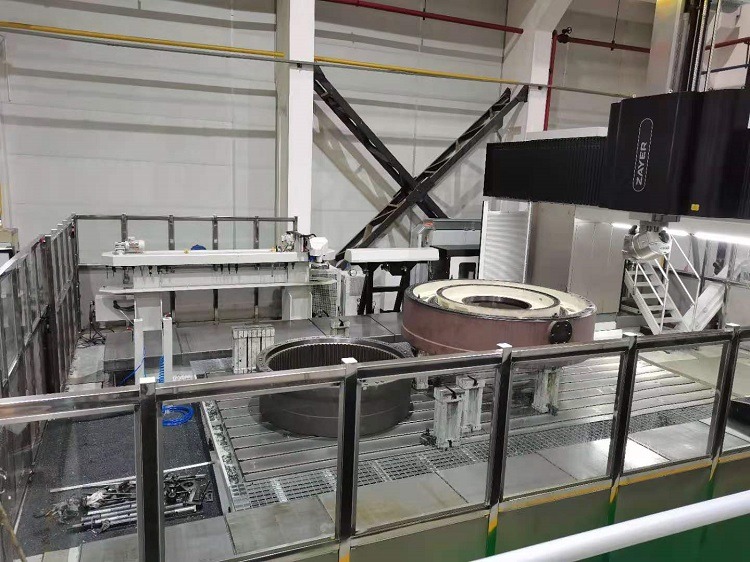

ZAYER THERA im Einsatz bei einem Kunden
Zayer Thera als Messexponat auf der BIEHM 2012
Bearbeitung eines Werkstückes auf einer Zayer THERA
Immer auf Höhe des Werkstückes: THERA ausgerüstet mit mitfahrender Bedienbühne
