ZAYER KAIROS

Fräsmaschinen

Fräsmaschinen

Übersicht Fräsmaschinen

Fahrständer

ZAYER KAIROS

Fahrständer-Fräsmaschine
Längsweg von 3.000 bis 16.000 mm
Querweg 1.200 bis 2.000 mm
Vertikalweg 1.600 - 8.000 mm

Hochflexibel: Fahrständer Fräsmaschine KAIROS

Mit dem Fahrständer Bearbeitungszentrum KAIROS erhalten Sie ein hochflexibles Maschinenkonzept, was nicht nur den Einsatz unterschiedlichster Fräsköpfe, sondern auch den Einsatz von Drehtischen, Dreh-Verschiebetischen, Plattenfeldern oder Vorsatztischen erlaubt.

Grundaufbau

Sämtliche Strukturteile der Fahrständerfräsmaschine KAIROS – Bett, Schlitten, Ständer, Konsole und Ausleger – sind vollständig aus Guss gefertigt. Diese schwere Bauart weist gegenüber geschweißten Stahl-Konstruktionen eine erheblich höhere Schwingungsdämpfung und Stabilität auf.

Führungskonzept

Alle Führungen in allen Achsen der KAIROS sind mit massiven, gehärteten Stahlleisten ausgerüstet. Die Gegenführung erfolgt durch in ihrer Vorspannung jederzeit nachjustierbare Rollenschuhe. Dieses Führungskonzept minimiert Schwingungen und Vibrationen und wirkt sich dadurch deutlich auf die hohe Präzision der gesamten Maschine aus.

Ihre Vorteile durch das ZAYER Führungskonzept:

  • Führungsspiel auf ein Minimum verringert bei gleichzeitig deutlich erhöhter Präzision
  • Rollenschuhe können bei Verschleiß ohne Demontage von Ständer, Konsole oder Ausleger ausgetauscht werden
  • Daduch gleichbleibende Maschinengeometrie über die gesamte Lebensdauer
  • Höhere Führungsstabilität als bei lineargeführten Maschinen
  • Reduziertes Schwingungsverhalten
  • Höhere Standzeiten der Werkzeuge
  • Höhere Positioniergenauigkeit im Raum, insbesondere unter Last
  • Winkeltreues Ausfahren des Frässchiebers über den gesamten Querweg

Antriebskonzept

Die Längsachse der KAIROS Fahrständerfräsmaschine ist mit einem Zahnstangenantrieb mit zwei Motoren (Master-Slave-Prinzip) versehen. Dies ermöglicht ein nahezu spielfreies Umkehrverhalten in der Längsachse bei gleichzeitig hoher Vorschubkraft.

Ihre Vorteile durch das Antriebskonzept:

  • Nahezu spielfreies Umkehrverhalten in der Längsachse
  • Minimaler Wartungsaufwand
  • Verminderte Wärmebildung
  • Deutlich genauere Fräsergebnisse in Quadrantenübergängen

Sämtliche Antriebe der KAIROS liegen außerhalb des Arbeitsraumes. Dies gewährleistet besten Schutz gegen Späne und Kühlwasser. Die eingesetzten Kugelrollspindeln und Messsysteme haben durch die Konstruktion eine vielfach erhöhte Lebensdauer gegenüber Maschinenkonzepten mit im Arbeitsraum verbauten Systemen

Einsatzbereiche

Durch die hohe Flexibilität und Modularität in Kombination mit den patentierten, einmaligen ZAYER Fräskopfsystemen kann die KAIROS in den unterschiedlichsten Branchenbereichen eingesetzt werden. Erfolgreich erweitern KAIROS Fahrständer die Fertigungskapazitäten beispielsweise in der Lohnbearbeitung von Großteilen, dem allgemeinen oder Sondermaschinenbau sowie dem Werkzeug- und Formenbau. Gerne nennen wir Ihnen bei entsprechende Referenzen bei einem unserer Kunden in Ihrer Nähe. Sprechen Sie uns hierzu einfach an.

Technische Daten

CNC Heidenhain TNC 7 | Siemens Sinumerik ONE
Längsverfahrweg 3.000 – 16.000 mm
Querverfahrweg 1.200 (1.600 – 2.000 opt.) mm
Vertikalverfahrweg 1.600 (2.000 – 8.000 opt.) mm
Antriebsleistung 40 kW (60 kW opt.)
Drehzahl 6.000 (8.000 opt.) min-1
Werkzeugmagazin 30 (40 / 60 / 80 / 100 / 120 opt.) Werkzeugplätze

Highlights

45°-Universalfräskopf
- Automatische Fräskopfdrehung
- Positionierung alle 0,001°
- Hohe Bearbeitungsleistung

30°-Universalfräskopf
- Automatische Fräskopfdrehung
- Positionierung alle 0,001°
für Simultanbearbeitung

- Rollenschuhe mit einstellbarer Vorspannung
- Erhöhte Steifigkeit
- Einfache geometrische Einstellung der Maschine
- Regulierung der Vorspannung bei Bedarf

- Äußerst präzise Maschinenstruktur
- Keine Notwendigkeit für elektronische Kompensationen

iCAL
- Automatische Fräskopfjustierung und kompensation
- Intuitive Anwendung
- Prüfung der Fräskopf-Geometrie jederzeit möglich

ZAYER EcoDesign
- Fettdauerschmierung
- Gewichtsreduktion
- Optimierte Antriebsmotore für geringen Energieverbrauch

ZAYER APPS
- Einfache technologische Anwendungen für komplexe Bearbeitungen

Datenplattform
ZAYER HORUS
- Vorbeugende Instandhaltung
- Statistiken über die Maschine Fernwartung

Maschine voreingestellt für unterschiedliche Bearbeitungsstrategien:
- Präzisions-Bearbeitung
- Schruppbearbeitung
- Schlichtbearbeitung

Verfügbare Fräskopfvarianten

Automatischer 45°-Universalfräskopf

360.000 Positionen, Positionierung alle 0,001°

Automatischer 30°-Universalfräskopf

360.000 Positionen, Positionierung alle 0,001°

oder

mit kontinuierlicher Drehung für Simultanbearbeitung

Automatischer 30°-Universalfräskopf mit Motorspindel

360.000 Positionen, Positionierung alle 0,001°

oder

mit kontinuierlicher Drehung für Simultanbearbeitung

Galerie

2020-09-29-KAIROS
2020-04-18_KAIROS_PUERTAS
2020-04-18_KAIROS_3000
KAIROS_01

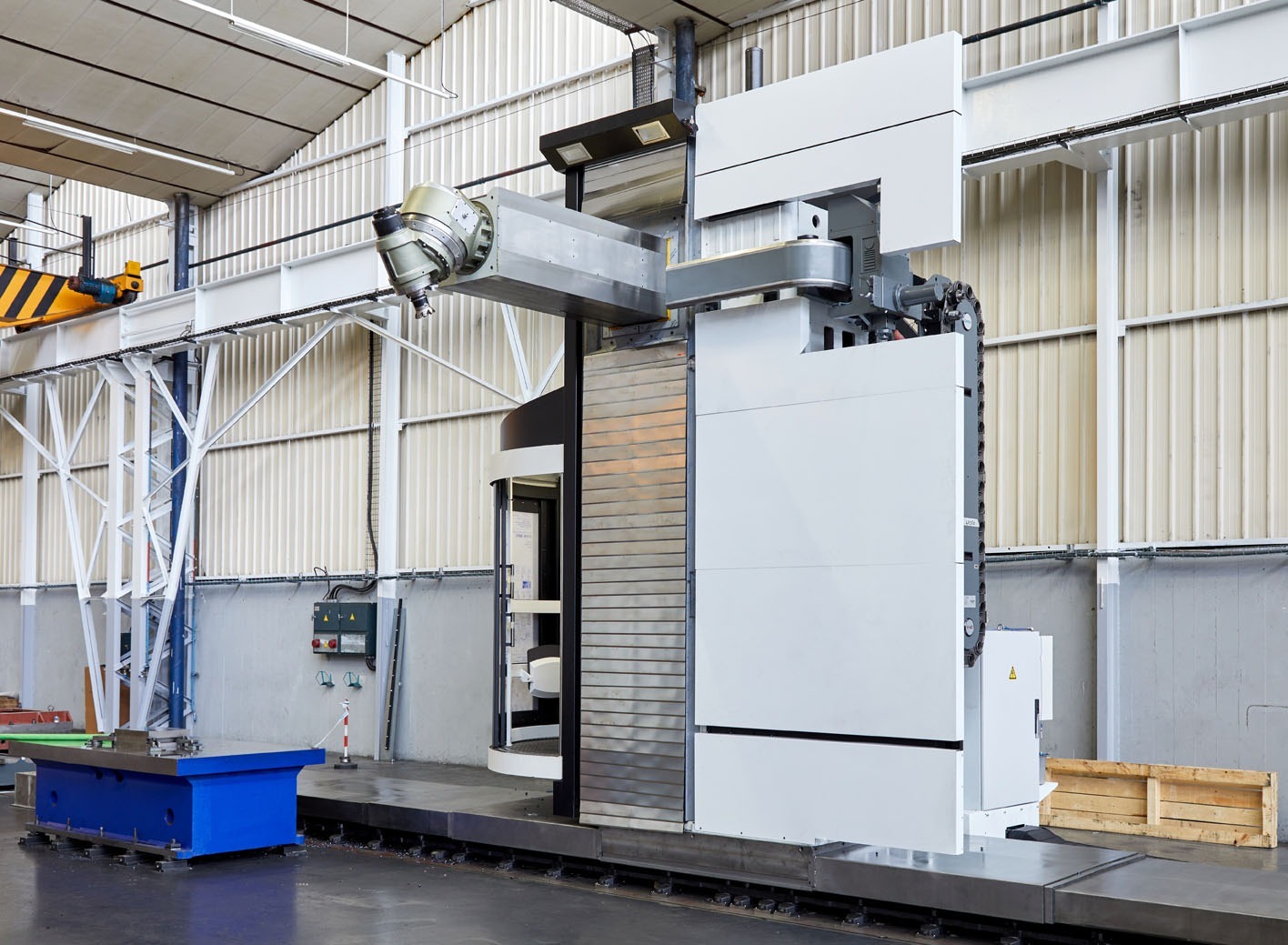

KAIROS_03
KAIROS_02
KAIROS_05
KAIROS_06
2103 Zayer_25b KAIROS

Videos

Ihre Anfrage zur ZAYER KAIROS

  • Weitere Hinweise zu Ihrer Anfrage

  • Dieses Feld dient zur Validierung und sollte nicht verändert werden.

Die Fahrständer Fräsmaschine von ZAYER wird in Deutschland exklusiv von der Iberimex Werkzeugmaschinen GmbH vertrieben.

Was ist eine Fahrständermaschine? Bei einer Fräsmaschine in  Fahrständer Bauweise handelt es sich um ein Bearbeitungszentrum mit feststehendem Arbeitstisch oder Plattenfeld und einem Fahrständer, der die Bewegungen der Achsen X, Y und Z durchführt. Der große Vorteil einer Fahrständerfräsmaschine liegt in der nahezu unbegrenzten Länge der X-Achse. So kann das ZAYER Fahrständer Bearbeitungszentrum KAIROS problemlos bis zu einer Länge von 30.000 mm ausgeführt werden! Neben Fahrständer BAZ führen wir auch Bettfräsmaschinen und Portalfräsmaschinen in unserem Produktprogramm. Gerne zeigen wir Ihnen die Fahrständerfräsmaschine KAIROS direkt vor Ort im Einsatz bei einem unserer Kunden. Sprechen Sie uns hierzu einfach an!
